Погружной миксер QJB Смешивание осадка сточных вод и пропеллер потока

Погружной миксер QJB Смешивание осадка сточных вод и пропеллер потока

Оптимизируйте эффективность очистки сточных вод с помощью погружного миксера QJB от Nanjing Wangyang Pumps. Доступное в сериях высокоскоростного смешивания и низкоскоростного пропеллера, это оборудование со степенью защиты IP68 обеспечивает превосходную гомогенизацию осадка и создание мощного потока, эффективно предотвращая седиментацию.

Количество:
штат:





Запрос цены Добавить в корзину

Представление погружного миксера QJB‌

«Серия QJB — это универсальное погружное решение, разработанное для разнообразных промышленных нужд. В зависимости от процесса он предлагает две конфигурации: «смешанного типа» с прямым приводом для турбулентности и «низкоскоростной пропеллер» с редуктором для циркуляции. Доступны варианты корпуса из чугуна (литого) или нержавеющей стали (штампованного) для работы в различных агрессивных средах.

Серия высокоскоростных смесителей‌

Идеально подходит для балансировочных резервуаров очистных сооружений, резервуаров нитрификации/денитрификации, резервуаров для обработки/хранения осадка, а также промышленных процессов, включающих смешивание жидкости со взвешенными твердыми веществами. Эффективно предотвращает седиментацию.

‌Серия низкоскоростных винтов‌

• Подходит для аэрационных резервуаров промышленных и муниципальных сточных вод, анаэробных резервуаров, крупногабаритных резервуаров нитрификации/денитрификации, дисковых резервуаров с активным илом, дезинфекционных бассейнов и промышленных смесителей. Создает сильный поток воды с низким сдвигом и открытым каналом, что позволяет легко создавать:

Циркуляция жидкости большого объема

• Фаза нитрификации/денитрификации/удаления фосфора, поток воды

Методы обозначения моделей

‌Условия эксплуатации‌

• Максимальная температура среды‌: ≤40°С

• Диапазон pH среды‌: 5–9

• Средняя плотность‌: ≤1150 кг/м³

• Максимальная глубина погружения при непрерывной работе‌: ≤20 м

Конструкция погружной мешалки

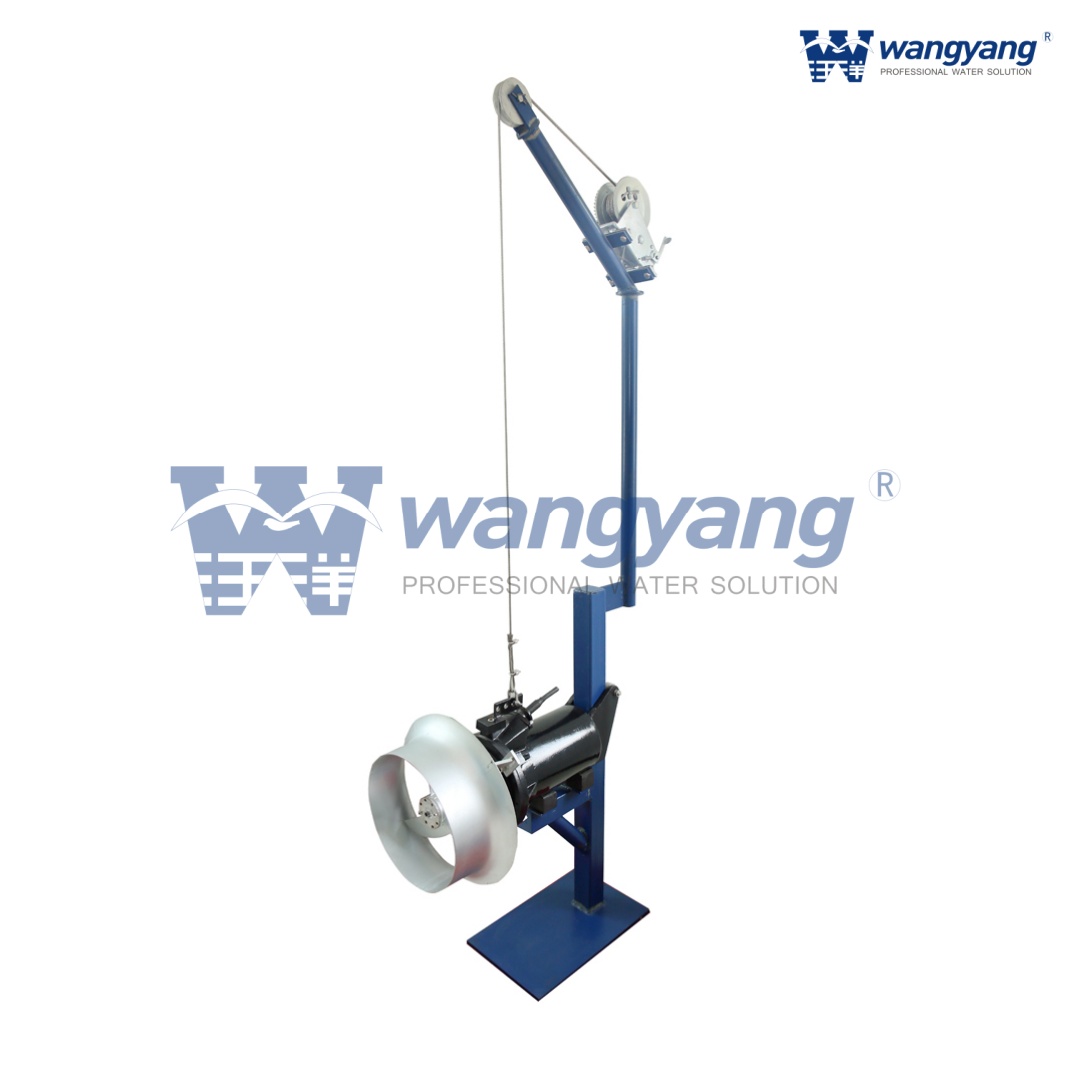

Погружной миксер QJB в основном состоит из корпуса миксера, системы установки и электрического оборудования управления.

По функциональному режиму погружной миксер QJB можно разделить на две категории: 1) Погружной миксер смешанного типа (соответствует погружному миксеру прямого подключения); 2) Тихоходная пропеллерная погружная мешалка (соответствует погружной мешалке непрямого подключения).

По способу формирования лопастей погружной миксер QJB подразделяется на две подкатегории: 1) Литой смеситель: Лопасти (крыльчатки) изготовлены методом литья, а корпус основного корпуса выполнен из чугуна; 2) Штамповочный смеситель: Лопасти изготовлены методом штамповки, а корпус основного корпуса выполнен из нержавеющей стали.

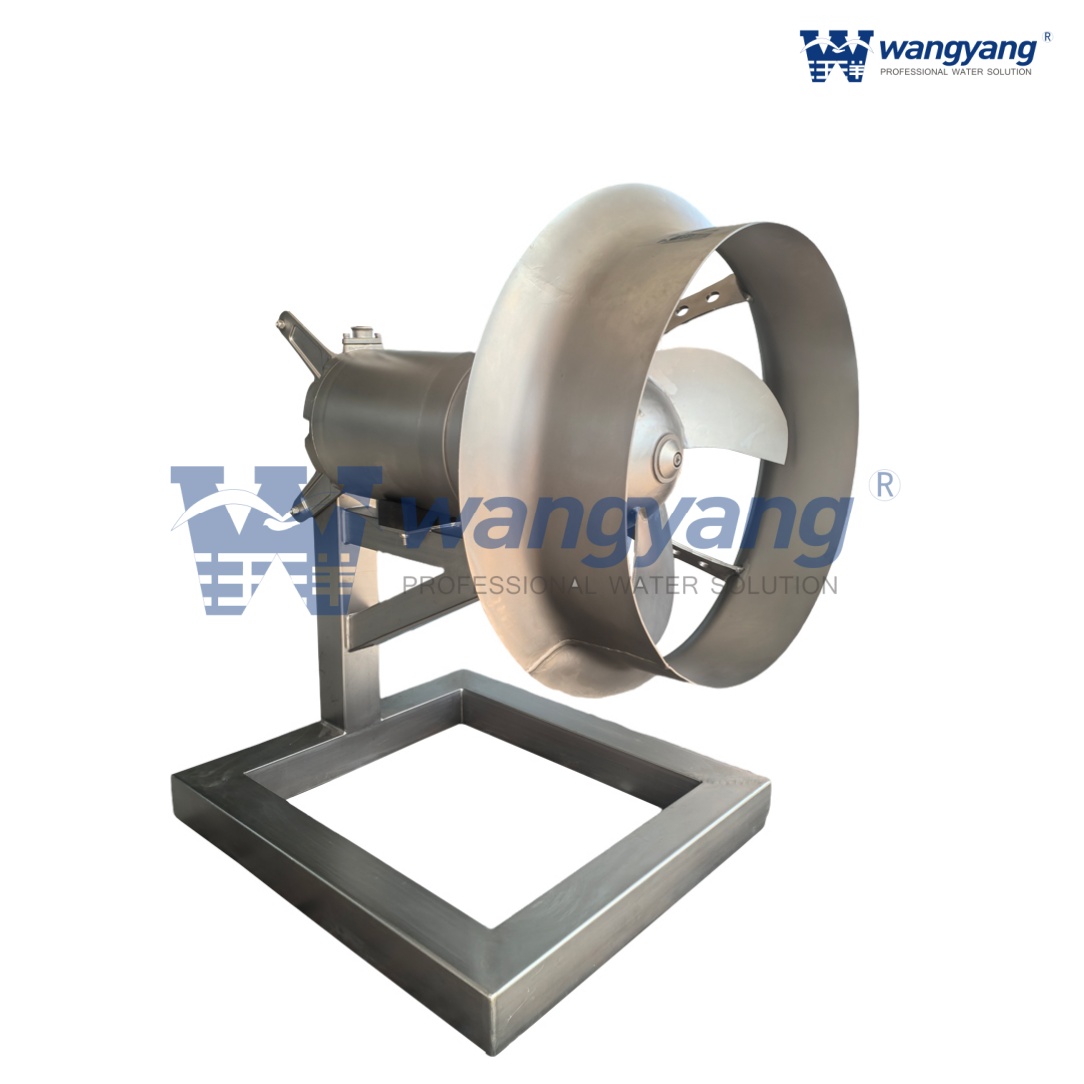

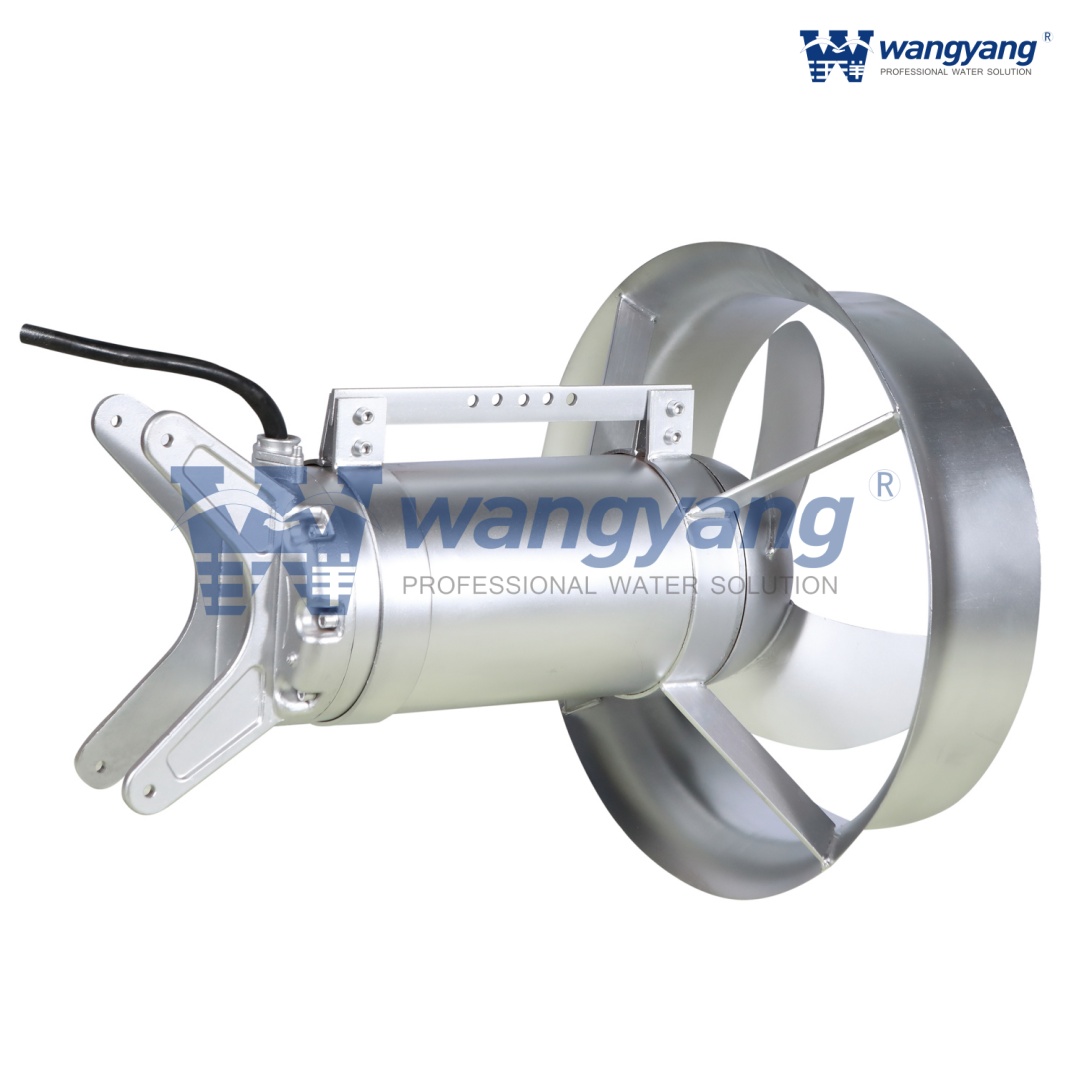

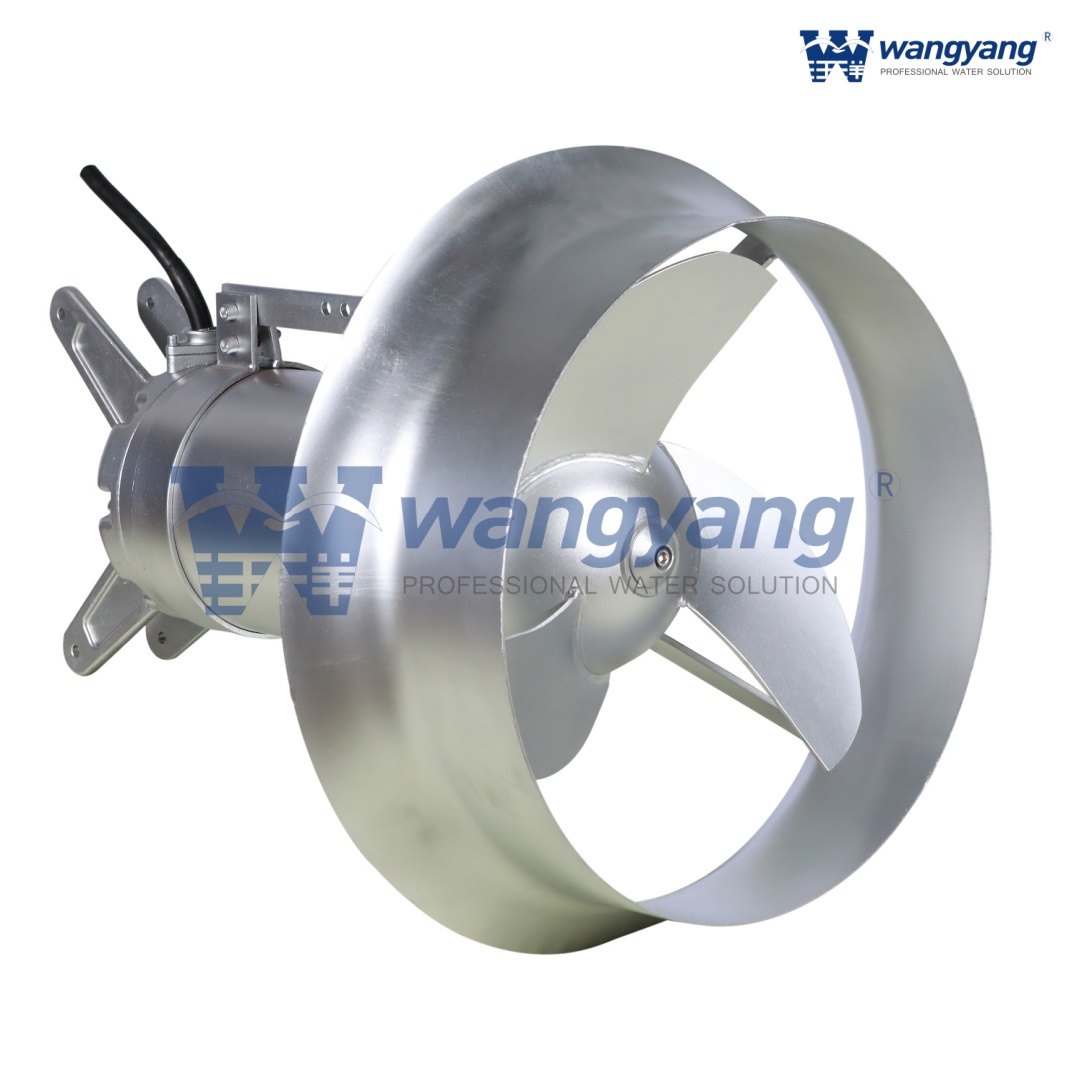

1. Погружной миксер смешанного типа.

Как показано на рисунке 1, погружная мешалка с прямым подключением в основном состоит из двух частей: рабочего колеса и погружного двигателя, причем рабочее колесо установлено непосредственно на валу двигателя. Обычно он оснащен струйным кольцом (его функция заключается в увеличении осевого потока, уменьшении радиального потока, уменьшении вибрации рабочего колеса и повышении стабильности работы); при этом тихоходная пропеллерная погружная мешалка не оснащена таким струйным кольцом.

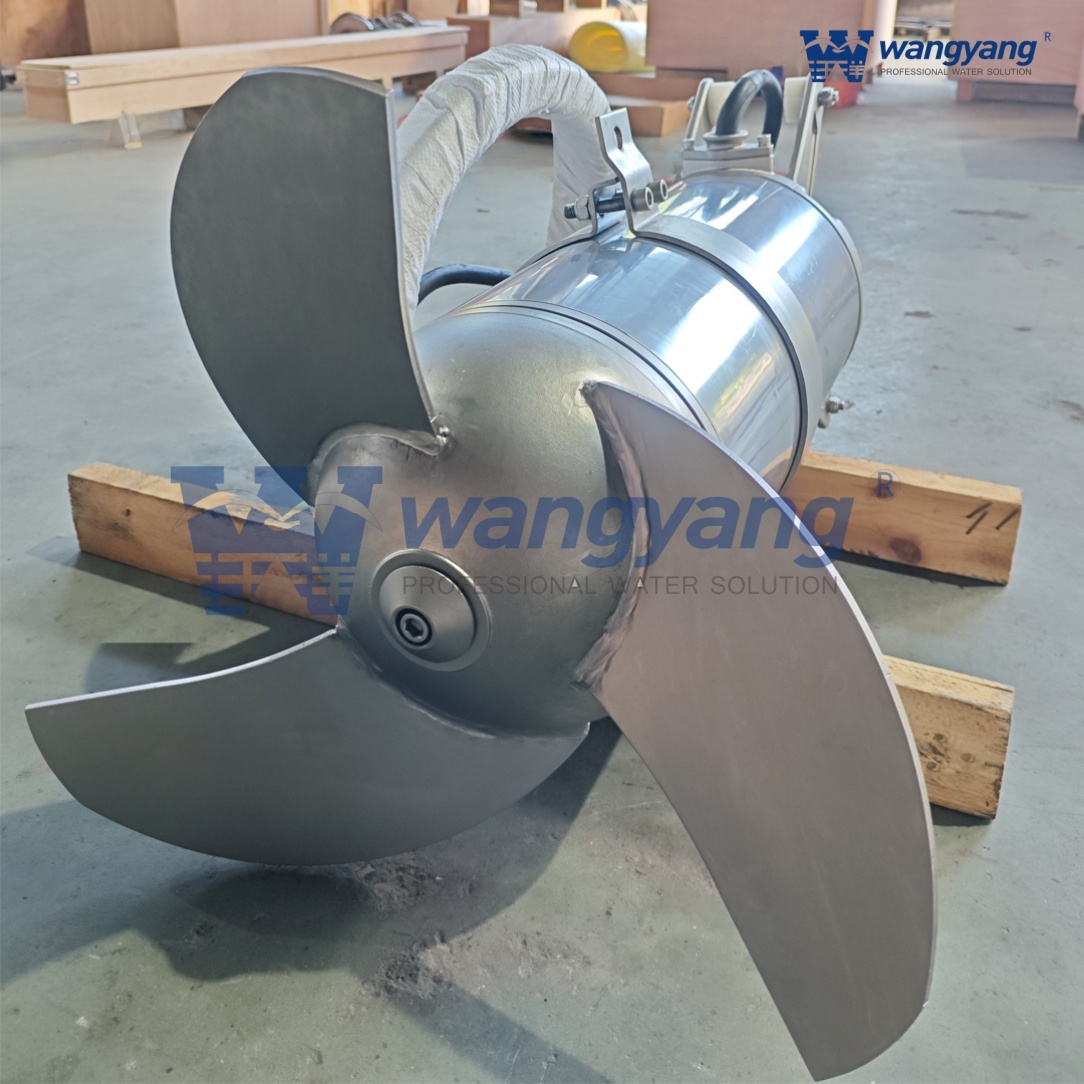

2. Низкоскоростной пропеллерный погружной миксер.

Как показано на рисунке 2, погружной смеситель с тихоходным пропеллером в основном состоит из трех частей: рабочего колеса, погружного двигателя и устройства снижения скорости. Рабочее колесо установлено на выходном валу редуктора.

Таблица 1. Основные рабочие параметры погружной электромешалки QJB

Сэр	Модель	Мощность	Текущий	Скорость	Диаметр рабочего колеса.	Упор	Вес
1	КДЖБ0.85/8-260/3-740К/С *	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3-980C/с*	1.5	3.9	980	260	290	55
3	КДЖБ2.2/8-320/3-740К/С*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3-980C/С*	4	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/С	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/-740/С	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/С	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/С	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-80/С	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/С	5.0	18.0	480	620	1800	184
11	КДЖБ75/12-620/3-480/С	7.5	26.8	480	620	2600	229
12	КДЖБ10/12-620/3-480/С	10.0	29.3	480	620	2900	229
13	КДЖБ12/12-620/3-480/С	12.0	32.0	480	620	3100	250
14	КДЖБ15/12-620/3-480/С	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/С	18.5	55.0	480	620	5300	315
16	КДЖБ22/12-620/3-480/С	22.0	65.0	480	620	6100	335
Примечание. Модели, отмеченные звездочкой (*) после них, представляют собой литые смесители, остальные — перфорированные смесители.

Таблица 2. Основные эксплуатационные параметры тихоходного погружного движителя

Сэр	Модель	Мощность	Текущий	Скорость	Диаметр рабочего колеса.	Упор	Вес
1	QJB1.5/4-1100/2-60/Б	1.5	3.65	60	1100	680	150
2	QJB2.2/4-1100/2-80/Б	2.2	5.05	80	1100	1925	160
3	QJB3/4-1100/2-100/ Б	3.0	6.64	100	1100	2240	160
4	QJB414-1100/2- 130/Б	4.0	8.62	130	1100	2640	165
5	QJB1.5/4-1400/2-43/Б	1.5	3.65	43	1400	650	150
6	QJB2.2/4-1400/2-50/Б	2.2	5.05	50	1400	845	160
7	QJB3/4-1400/2-65/Б	3.0	6.64	65	1400	1250	160
8	QJB4/4-1400/2-75/ Б	4.0	8.62	75	1400	1680	172
9	QJB1.5/4-1600/2-39/Б	1.5	3.65	39	1600	680	155
10	QJB2.2/4-1600/2- 43/ Б	2.2	5.05	43	1600	910	165
11	QJB3/4-1600/2-51/Б	3.0	6.64	51	1600	1548	165
12	QJB4/4-1600/2-62/Б	4.0	8.62	62	1600	1810	170
13	QJB1.5/4-1800/2-34/Б	1.5	3.65	34	1800	1120	190
14	QJB2.2/4-1800/2-39/Б	2.2	5.05	39	1800	1332	200
15	QJB3/4-1800/2-44/Б	3.0	6.64	44	1800	1815	200
16	QJB4/4-1800/2-52/Б	4.0	8.62	52	1800	2360	280
17	QJB5.5/4-1800/2-62/Б	5.5	11.7	62	1800	2820	280
18	QJB2.2/4-2200/2-30/Б	2.2	5.05	30	2200	1305	210
19	QJB3/4-2200/2-34/Б	3.0	6.64	34	2200	1810	210
20	QJB4/4-2200/2-38/Б	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/Б	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/Б	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/Б	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/Б	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/Б	5.5	11.7	43	2200	2760	290
22	QJB3/4-2500/2-29/Б	3.0	6.64	29	2500	1960	220
23	QJB4/4-2500/2-33/Б	4.0	8.62	33	2500	2640	290
24	QJB5.5/-2500/2-39/Б	5.5	11.7	39	2500	2920	290
25	QJB7.5/4-2500/2-43/Б	7.5	15.9	43	2500	3230	300

Особенности

• Структура и обслуживание: Компактная конструкция, небольшой размер, легкий вес, простота эксплуатации и обслуживания, удобный монтаж и ремонт, длительный срок службы.

• Конструкция рабочего колеса: Гидравлическая конструкция оптимизирована для обеспечения высокой эффективности работы; лезвия, загнутые назад, имеют встроенную функцию самоочистки, которая предотвращает наматывание и засорение мусора.

• Энергосбережение и защита от оседания: При использовании в сочетании с системой аэрации потребление энергии значительно снижается, эффективность переноса кислорода заметно повышается, а седиментация эффективно предотвращается.

• Уплотнение кабеля: Уникальная конструкция уплотнения кабеля полностью исключает риск утечки воды через кабель.

• Защита двигателя: Обмотки двигателя имеют изоляцию класса F со степенью защиты IP68. Используются высококачественные подшипники с одноразовой смазкой и не требующие технического обслуживания, оснащенные функциями обнаружения утечки масляной камеры и защиты от перегрева обмотки двигателя, чтобы обеспечить безопасную и надежную работу двигателя.

• Механическое уплотнение: Два независимыхиспользуются торцевые уплотнения ndent, пара трения которых изготовлена из коррозионностойкого карбида вольфрама; все крепления изготовлены из нержавеющей стали.

• Антикоррозионная технология: Стандартный комКомпоненты применяют технологию электролитического разделения, которая может эффективно предотвратить коррозию.

Преимущества

Основное преимущество	Подробные преимущества
Высокая эффективность и самоочистка	Гидравлическая конструкция оснащена лопастями обратного хода со встроенной функцией самоочистки. Это предотвращаетУстраняет мусор от намотки или засорения рабочего колеса, обеспечивая стабильно высокую производительность и сокращая время простоя.
Превосходная защита двигателя	Двигатель рассчитан на долгий срок службы и имеет изоляцию класса F со степенью защиты IP68. Встроенные датчики от протечек масляной камеры и перегрева обмотки обеспечивают автоматическую защиту от критических отказов.
Экономия энергии и затрат	Когда тыПри использовании в сочетании с системами аэрации смеситель значительно повышает эффективность переноса кислорода. Это приводит к значительному снижению энергопотребления на протяжении всего лечения. процесс.
Надежная система уплотнений	Имеет уникальную конструкцию уплотнения кабеля, исключающую риск утечки воды. Вал использует два независимыхМеханические уплотнения изготовлены из устойчивого к коррозии карбида вольфрама, обеспечивая водонепроницаемость даже в агрессивных средах.
Простое обслуживание	Разработан с компактной конструкцией и легким весом. Использование качественных подшипников с одноразовой смазкой делает агрегат практически необслуживаемым, упрощая капитальный ремонт и снижая эксплуатационные расходы.
Отличная защита от коррозии	Стандартные компоненты проходят обработку методом электролитического разделения, а основной корпус доступен из нержавеющей стали (штампованная версия) или чугуна, что обеспечивает высокую устойчивость к агрессивным средам сточных вод.
Универсальное применение	Доступен в двух различных сериях (высокоскоростное смешивание и пропеллер с низкой скоростью потока), что позволяет гибко справляться с любыми задачами: от гомогенизации осадка до циркуляции жидкости большого объема в резервуарах для нитрификации.
