Гиперболоидный миксер SQJB

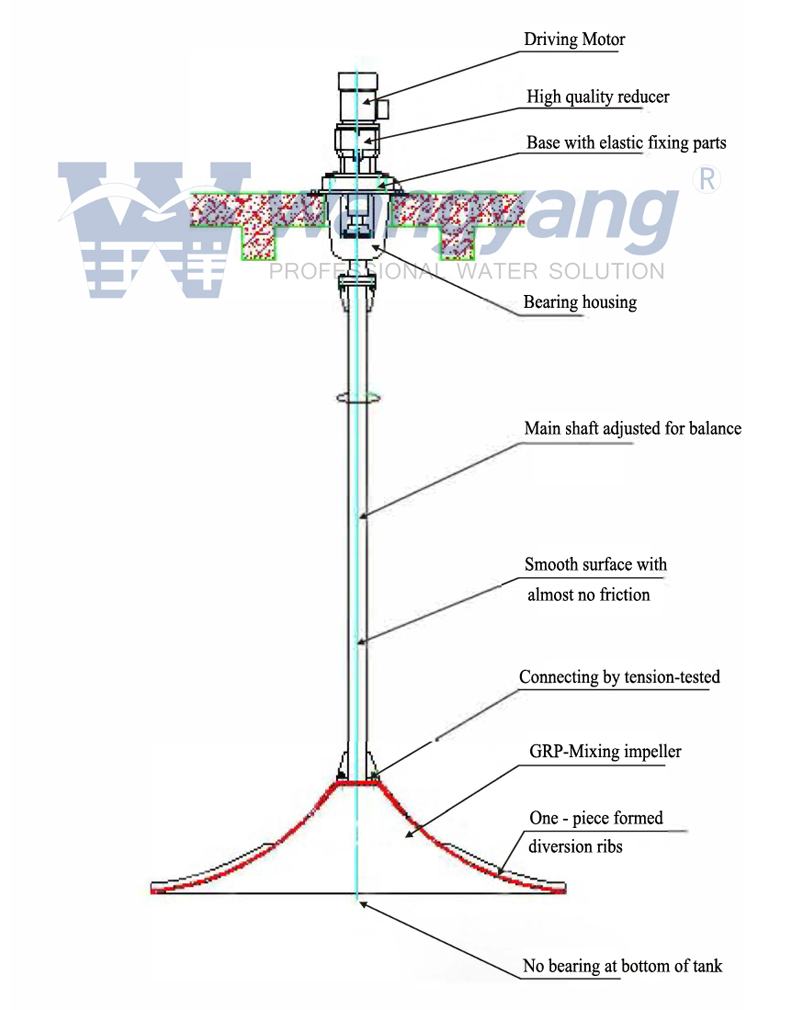

Гиперболоидный смеситель SQJB имеет простую конструкцию и легко устанавливается. Как показано на следующем рисунке, он состоит из приводных компонентов, основания, главного вала, рабочего колеса и электрической системы управления. Оборудование устанавливается на неподвижном основании над бассейном, а крыльчатка мешалки под водой подключается через передаточный вал из углеродистой или нержавеющей стали. Крыльчатка мешалки расположена близко к земле и за счет изменения длины трансмиссионного вала может адаптироваться к бассейнам разной глубины.

Компоненты привода

Компоненты привода состоят из двигателя, высококачественного редуктора и трансмиссионного вала. В форме привода используется винтовой зубчатый редуктор. Он имеет низкое энергопотребление, превосходную производительность, низкую вибрацию и низкий уровень шума. Косозубая шестерня изготовлена ​​из кованой стали, ее поверхность науглерожена и закалена. Благодаря прецизионной механической обработке обеспечивается параллельность и точность позиционирования вала, а также длительный срок службы. Подшипник трансмиссии является высококачественным изделием, обеспечивающим стабильную и долгосрочную работу. Двигатель представляет собой двигатель стандарта IEC, наружного типа, с классом защиты IP55 и классом изоляции F.

База

Компоненты привода закреплены на основании с помощью амортизирующего устройства, которое служит для устранения вибраций, возникающих при работе оборудования, и позволяет корректировать осевые силы, вызванные потоком воды.

Главный вал

Главный вал является соединительной деталью между компонентами привода и рабочим колесом. Он подвергается выпрямлению и однократной обработке формованием для обеспечения превосходной прямолинейности. В соответствии с потребностями пользователя для удовлетворения требований к жесткости и прочности могут использоваться высокопрочные и устойчивые к коррозии материалы, такие как углеродистая сталь с усиленной антикоррозионной обработкой, углеродистая сталь, обернутая FRP (пластиком, армированным стекловолокном), и нержавеющая сталь.

Рабочее колесо

Уникальная конструкция крыльчатки гиперболоидного смесителя SQJB обеспечивает максимальное сочетание характеристик жидкости и механического движения. Линии потока на поверхности гиперболоидной крыльчатки представляют собой полностью касательные комбинации, а вся поверхность представляет собой гиперболоид, образованный вращением вокруг центра трансмиссионного вала. Предназначен для приема воды из центра рабочего колеса для размещения потока воды, что снижает скорость притока, с одной стороны, и обеспечивает равномерное давление жидкости на поверхность рабочего колеса, с другой стороны, что благоприятно для потока воды, снижает вибрацию во время работы всей машины и обеспечивает баланс всей машины в движении.

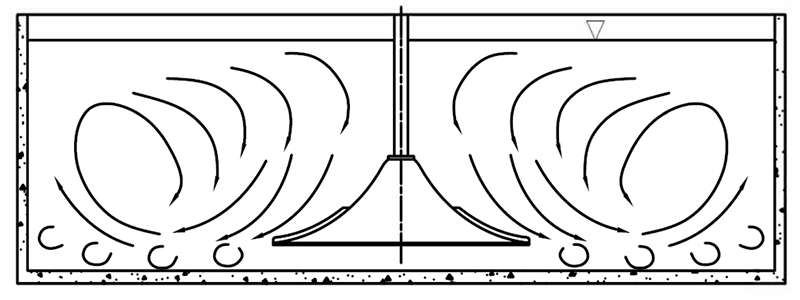

Направляющие лопатки равномерно распределяются по вновь открытым поверхностям двойной дуги. За счет потенциальной энергии, получаемой от дополнительного притока воды за счет давления собственного веса жидкости и центробежной силы, возникающей при вращении рабочего колеса, формируется кинетическая энергия. Жидкость совершает тангенциальное движение вдоль окружного направления крыльчатки в условиях ускорения свободного падения и образует циркуляционный поток снизу вверх под отражением стенки бассейна. Именно благодаря конструктивным характеристикам рабочего колеса гиперболоидного смесителя и особенности установки вблизи дна бассейна он позволяет достичь идеального эффекта смешивания во время работы, формировать равномерное всенаправленное движение потока, эффективно устранять мертвые зоны смешивания и достигать идеальных эффектов смешивания и перемешивания.

Гиперболоидный смеситель SQJB лишен недостатков традиционных смесителей, таких как неравномерная скорость потока в смесительном резервуаре, наличие мертвых зон смешивания и низкий коэффициент использования объема. Он создает равномерный донный всенаправленный поток в резервуаре, без мертвых зон и отложений, а поверхность воды остается спокойной без попадания воздуха в воду. Рабочее колесо имеет идеальную гиперболоидную форму и имеет конструкцию без лопастей, которая предотвращает попадание мусора в смеситель и запутывание волокон, поэтому при нормальной работе техническое обслуживание не требуется.

Рабочее колесо отличается низкой скоростью вращения, низким износом и хорошей устойчивостью к коррозии, что обеспечивает надежную работу и длительный срок службы. По сравнению с обычными смесителями, этот гиперболоидный смеситель с ненаправленным потоком большой производительности имеет более низкое энергопотребление: обычно для смешивания 1 кубического метра сточных вод требуется всего 3-4 Вт, что обеспечивает экономию энергии 30–50%.

Гиперболоидный смеситель SQJB подходит для случаев, связанных с охраной окружающей среды, химической промышленностью, энергетикой, легкой промышленностью и другими отраслями промышленности, где требуется смешивание и перемешивание жидкости-жидкости, жидкости-твердого вещества и жидкости-газа. Он особенно подходит для смешивания в проектах очистки сточных вод и водоочистки, а именно:

1.Смешивание в уравнительных емкостях: Используется в уравнительных резервуарах для регулирования пикового расхода и пиковой нагрузки в проектах очистки сточных вод с целью достижения однородного смешивания. Типичное применение - промышленные проекты, такие как винодельни, полиграфические и красильные фабрики, бумажные фабрики и т. д.

2.Смешивание и коагуляционное смешивание: Используется для растворения химикатов и коагуляции смешивания химикатов с водой при очистке воды; то есть в тех случаях, когда рабочий процесс требует дополнительной химической обработки, например, добавления извести или других химикатов для очистки сточных вод.

3. Дезинфекция смешивания: Используется для контактного смешивания жидкого хлора и других дезинфицирующих средств с водой при водоочистке; его функция – улучшение степени смешивания жидкого хлора и сточных вод.
