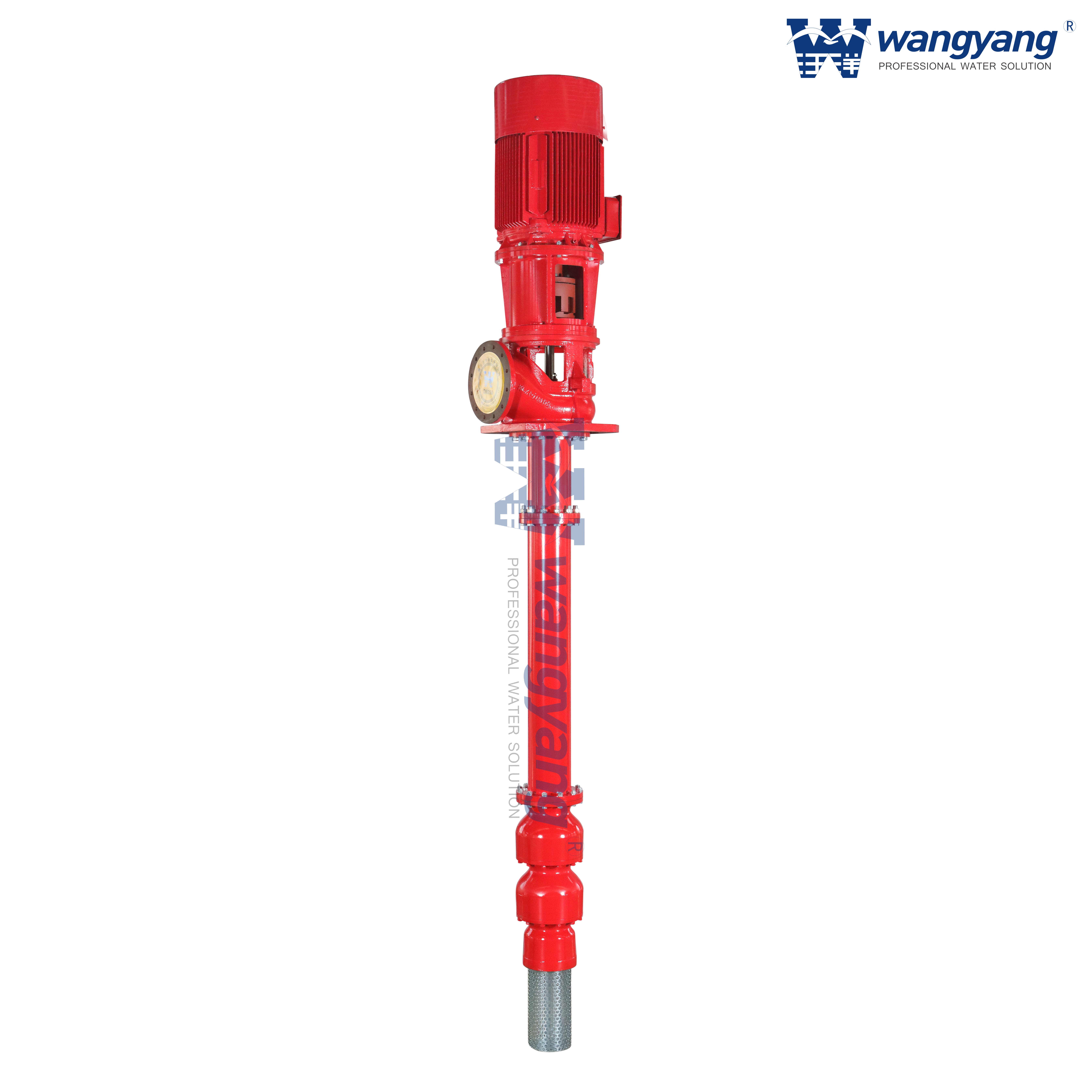

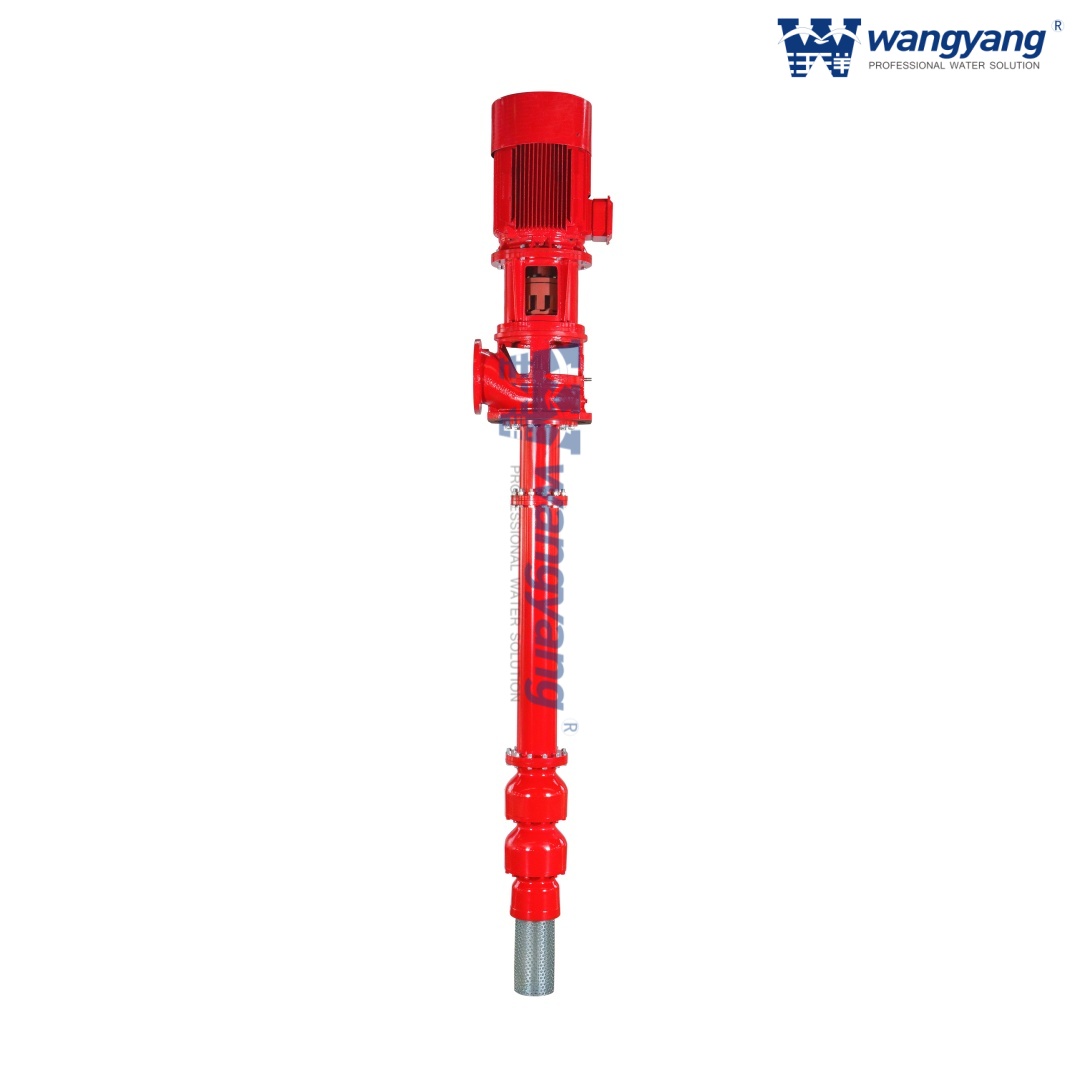

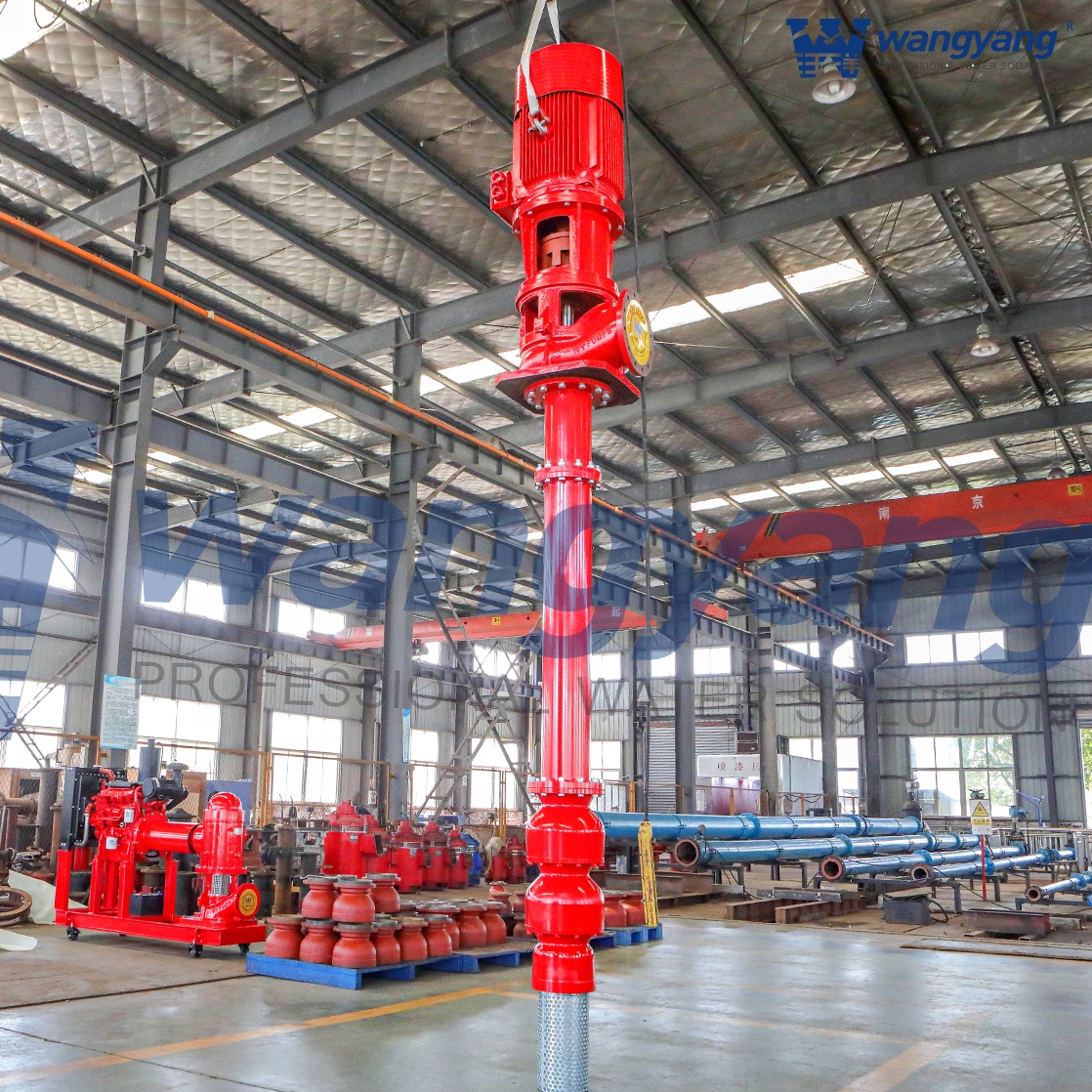

Вертикальный турбинный пожарный насос с приводом от двигателя VSS

Технические характеристики вертикального турбинного насоса

•  Производительность до 20000 галлонов в минуту (4500 м3/ч)

•  Высота до 1600 футов (500 м)

•  Температура до 500° F (260° C)

•  Размер чаши от 6 до 28 дюймов.

•  Литая или сборная напорная головка и фланцевая колонна

•  Фланцевая конструкция чаши

•  Вал из нержавеющей стали

•  Конструкция из сплава с внешней промывкой критических зон износа для коррозионно-абразивных работ

•  Встроенная система выравнивания и простые трубопроводы для менее дорогостоящей установки и простоты обслуживания/сокращения времени простоя.

Материал вертикального турбинного насоса

Чаша: Чугун, ковкий чугун, нержавеющая сталь, дуплексная нержавеющая сталь, бронза

Вал: Углеродистая сталь, нержавеющая сталь, дуплексная нержавеющая сталь, нержавеющая сталь 17-4PH, модель K500

Рабочее колесо: Чугун, ковкий чугун, нержавеющая сталь, дуплексная нержавеющая сталь, бронза

Выпускная головка: Чугун, ковкий чугун, фабричная сталь, нержавеющая сталь, дуплексная нержавеющая сталь

Применение вертикального турбинного насоса

Вертикальный турбинный насос — это невероятно универсальное и эффективное насосное решение, широко используемое в различных отраслях промышленности. Ниже приведены ключевые области применения, в которых этот насос превосходен, что делает его предпочтительным выбором для многих критически важных систем:

Коммунальная оборотная вода

Необходим для циркуляции воды в коммунальных системах,плавная работа охлаждения и других процессов.

Станции очистки сточных вод

Используется при очистке сточных вод для эффективной циркуляции и обработки воды, обеспечивая оптимальные скорости потока и производительность.

Промышленный процесс

Обычно используется в различных промышленных процессах, требующих надежной циркуляции воды для охлаждения, смешивания или других эксплуатационных нужд.

Поля для гольфа/орошение газона

Идеально подходит для ирригационных систем на полях для гольфа и спортивных площадках, обеспечивая стабильное водоснабжение больших площадей.

Сельскохозяйственное орошение

Предоставляет эффективные решения для орошения в крупномасштабном сельском хозяйстве, помогая равномерно доставлять воду по культурам для оптимального роста.

Обезвоживание

Незаменим при обезвоживании, особенно в строительстве, горнодобывающей и других отраслях промышленности, где требуется удаление воды с определенных площадок или мест.

Горное дело

Играет решающую роль в горнодобывающей промышленности, перекачивая воду для охлаждения, транспортировки шлама или других горнодобывающих процессов.

Системы охлаждающей воды

Используется на электростанциях, нефтеперерабатывающих заводах и в промышленных системах охлаждения для циркуляции охлаждающей воды и поддержания безопасной рабочей температуры.

Аквапарки

Используется в рекреационных аквапарках для циркуляции воды, обеспечивая чистый, плавный и непрерывный поток воды для различных аттракционов.

оснежение

Идеально подходит для систем искусственного оснежения, подавая необходимый объем воды для создания искусственного снега на горнолыжных курортах.

Борьба с наводнениями

Обеспечивает необходимую поддержку систем борьбы с наводнениями, отводя воду из уязвимых районов для защиты сообществ и инфраструктуры.

Забор морской и сырой воды

Используется для забора морской и сырой воды на опреснительных установках, в ирригациях или в промышленности, где необходим надежный забор воды.

Системы пожаротушения

Жизненно важный компонент систем пожаротушения, обеспечивающий непрерывный поток воды для тушения пожара как в промышленных, так и в муниципальных условиях.

Конденсатор циркулирующей воды

Интегрирован в электростанции и системы теплообмена для циркуляции воды через конденсаторы, обеспечивая эффективное производство энергии.

Пепельный шлюз

Используется при удалении и транспортировке золы на электростанциях, обеспечивая правильную утилизацию и контролируемую утилизацию зольных материалов.

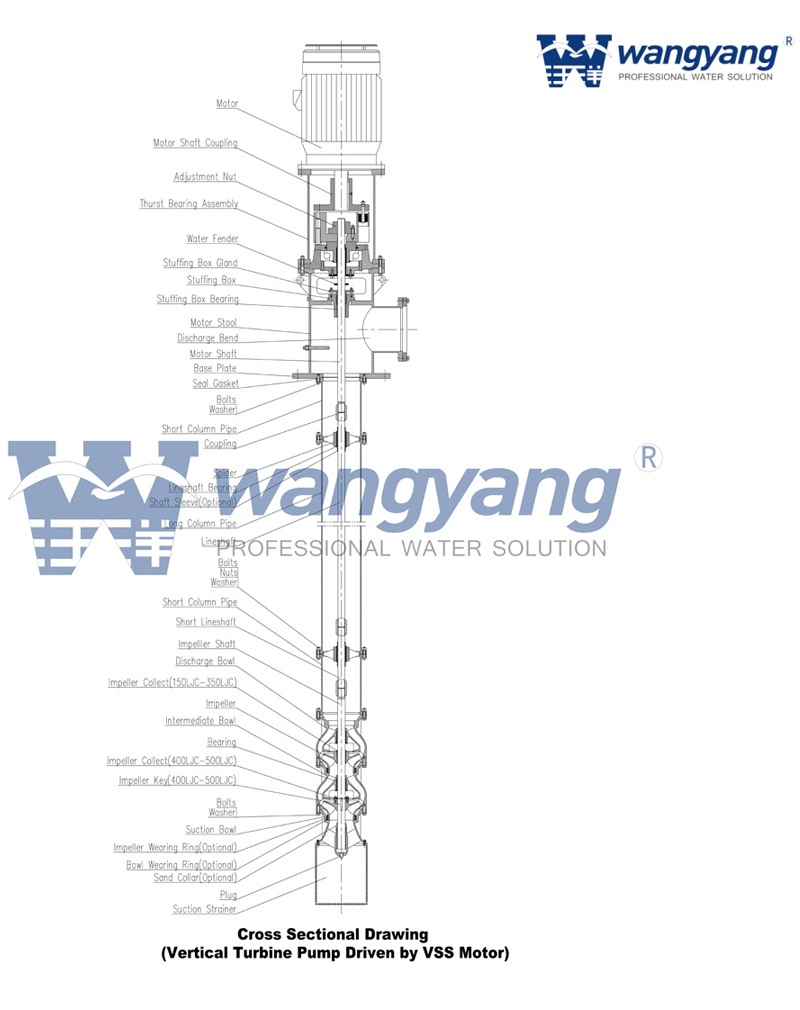

1. Сборка чаши насоса

Чаша в сборе является сердцем вертикального турбонасоса. Корпус крыльчатки и диффузора спроектирован так, чтобы максимально эффективно обеспечить напор и производительность, необходимые вашей системе. Тот факт, что вертикальный турбонасос может быть многоступенчатым, обеспечивает максимальную гибкость как при первоначальном выборе насоса, так и в случае, если будущие модификации системы потребуют изменения мощности насоса.

Разнообразие вариантов материалов позволяет выбрать насос, наиболее подходящий даже для самых тяжелых условий эксплуатации. Множество доступных вариантов сборки чаши гарантируют, что вертикальный турбинный насос удовлетворит потребности пользователей в безопасной, эффективной, надежной и не требующей технического обслуживания эксплуатации.

2. Фланцевая колонна

Секции колонны снабжены фланцевыми концами с зарегистрированными посадками для облегчения выравнивания во время сборки и обеспечения концентричности. Наши стандартные держатели подшипников ввинчиваются в секцию колонны. Для облегчения обслуживания рекомендуется смазывать приводной вал продуктом. Возможна замена втулки вала или твердая облицовка вала для увеличения срока службы. Закрытый приводной вал защищен водой, промывающей корпусную трубку подшипника от агрессивных/абразивных сред. Вал с масляной смазкой доступен в длинных положениях.

3. Разгрузочная головка

Напорная головка предназначена для изменения направления потока с вертикального на горизонтальное и для соединения насоса с трубопроводом системы, а также для поддержки и выравнивания привода. Выпускная головка подходит для всех типов конфигураций драйверов. Возможна поставка дополнительной подбазы. Wangyang предлагает три основных типа для максимальной гибкости.

Гидравлическое покрытие вертикального турбинного насоса
