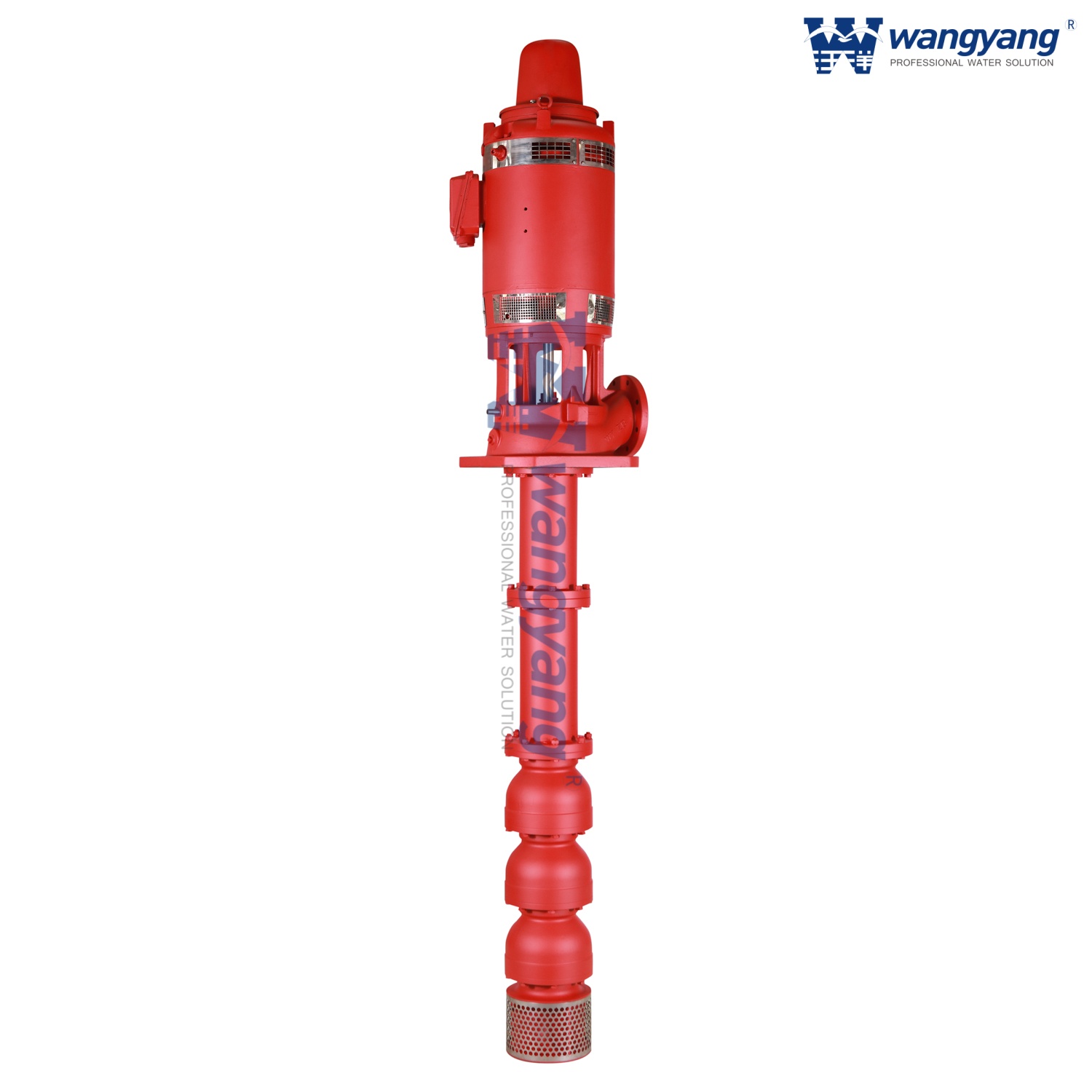

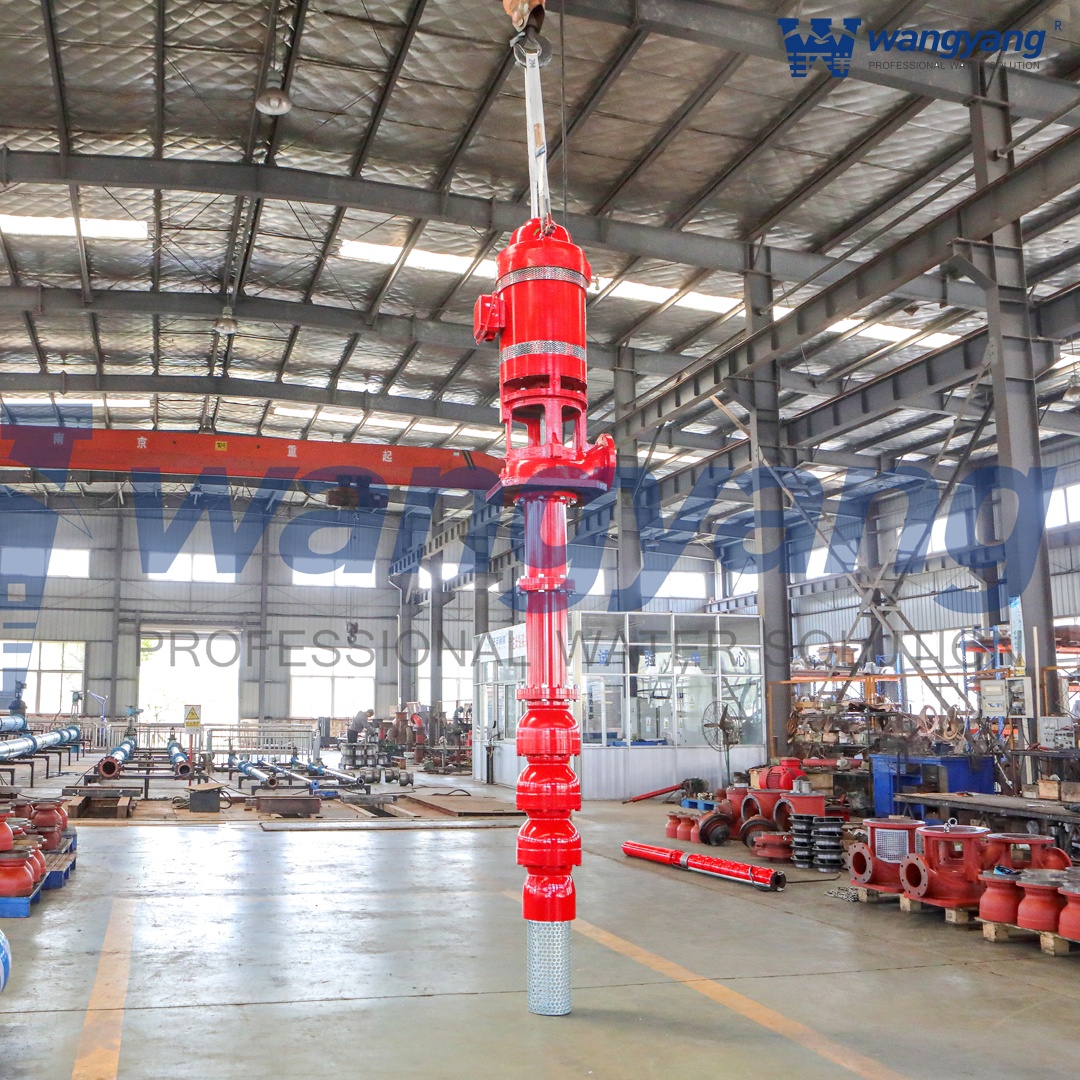

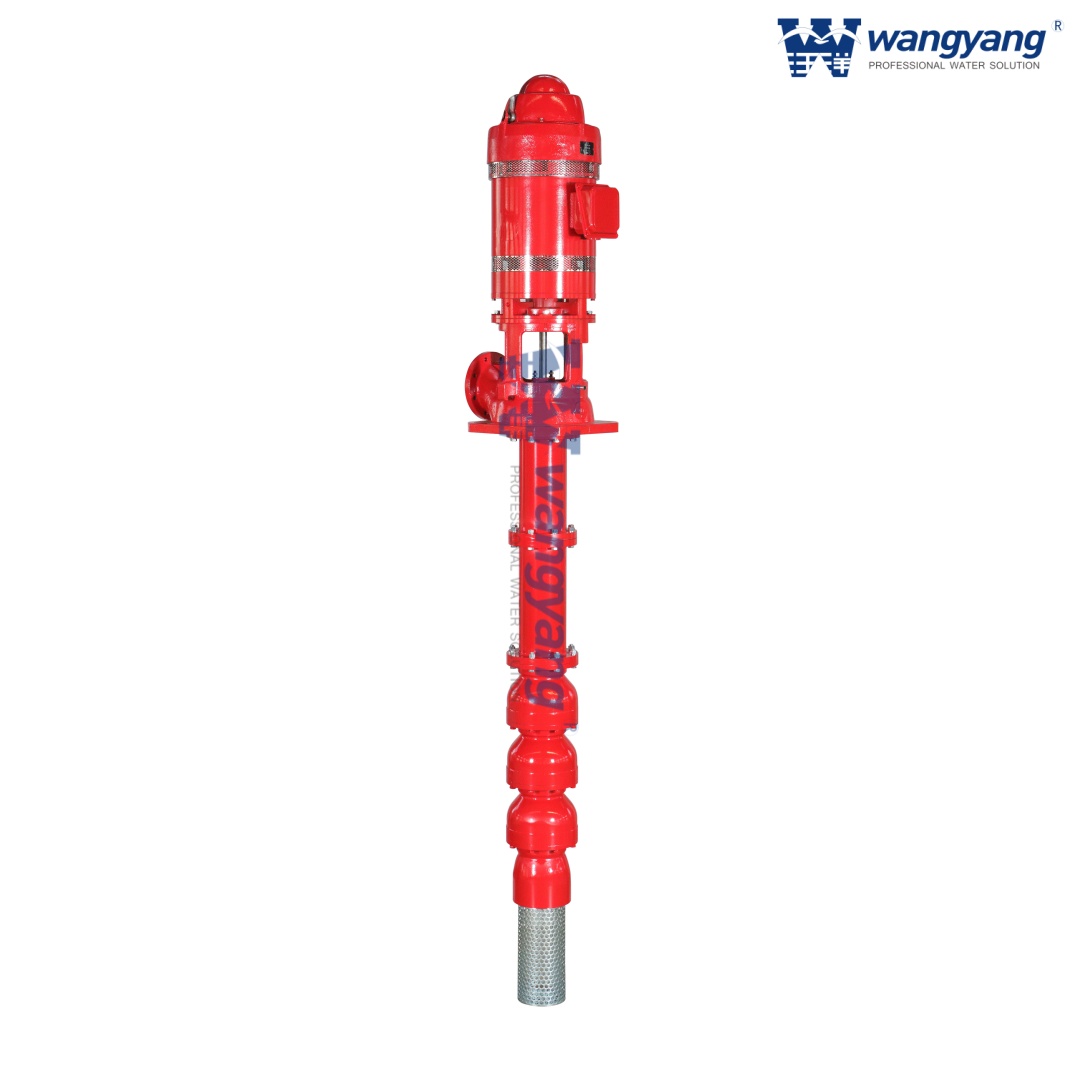

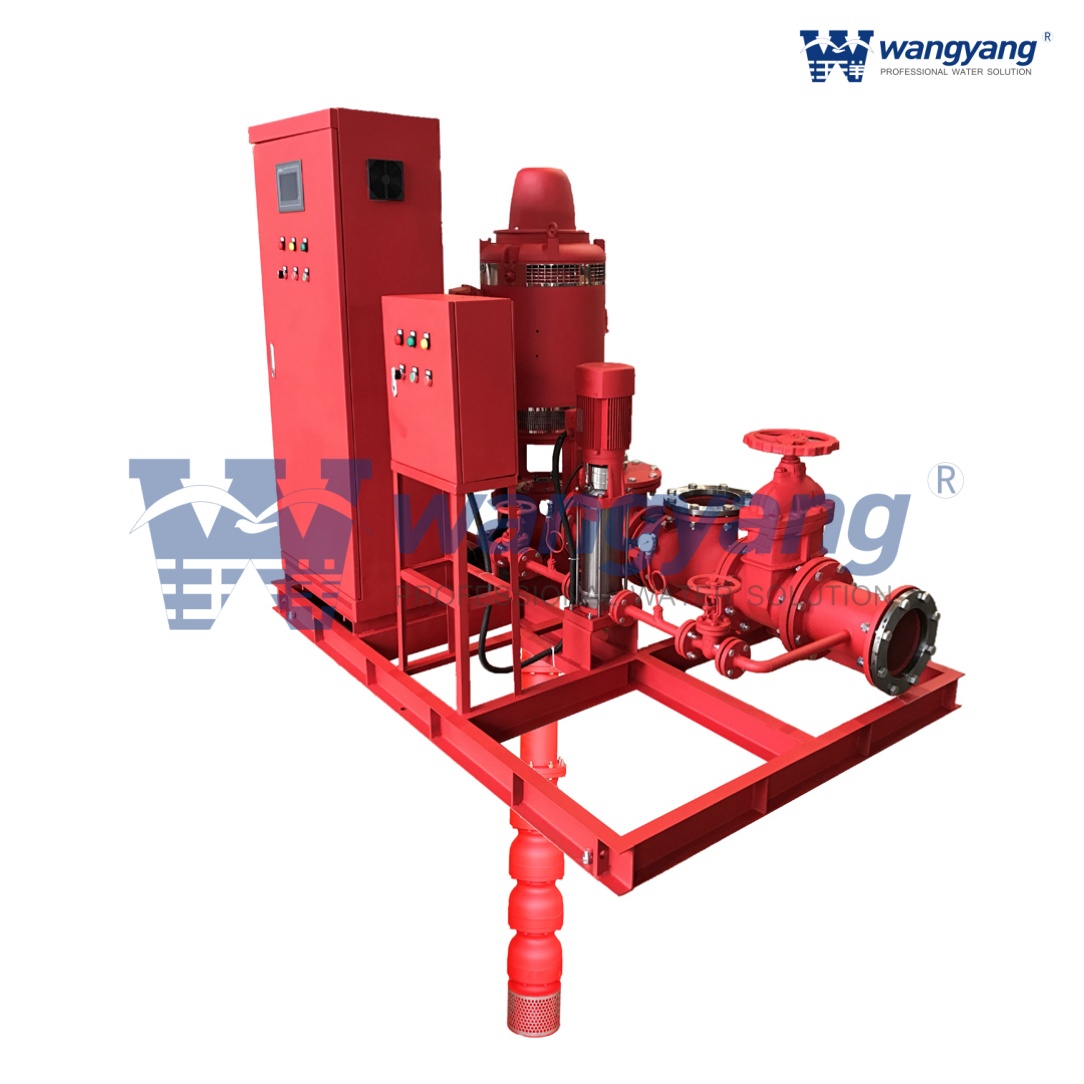

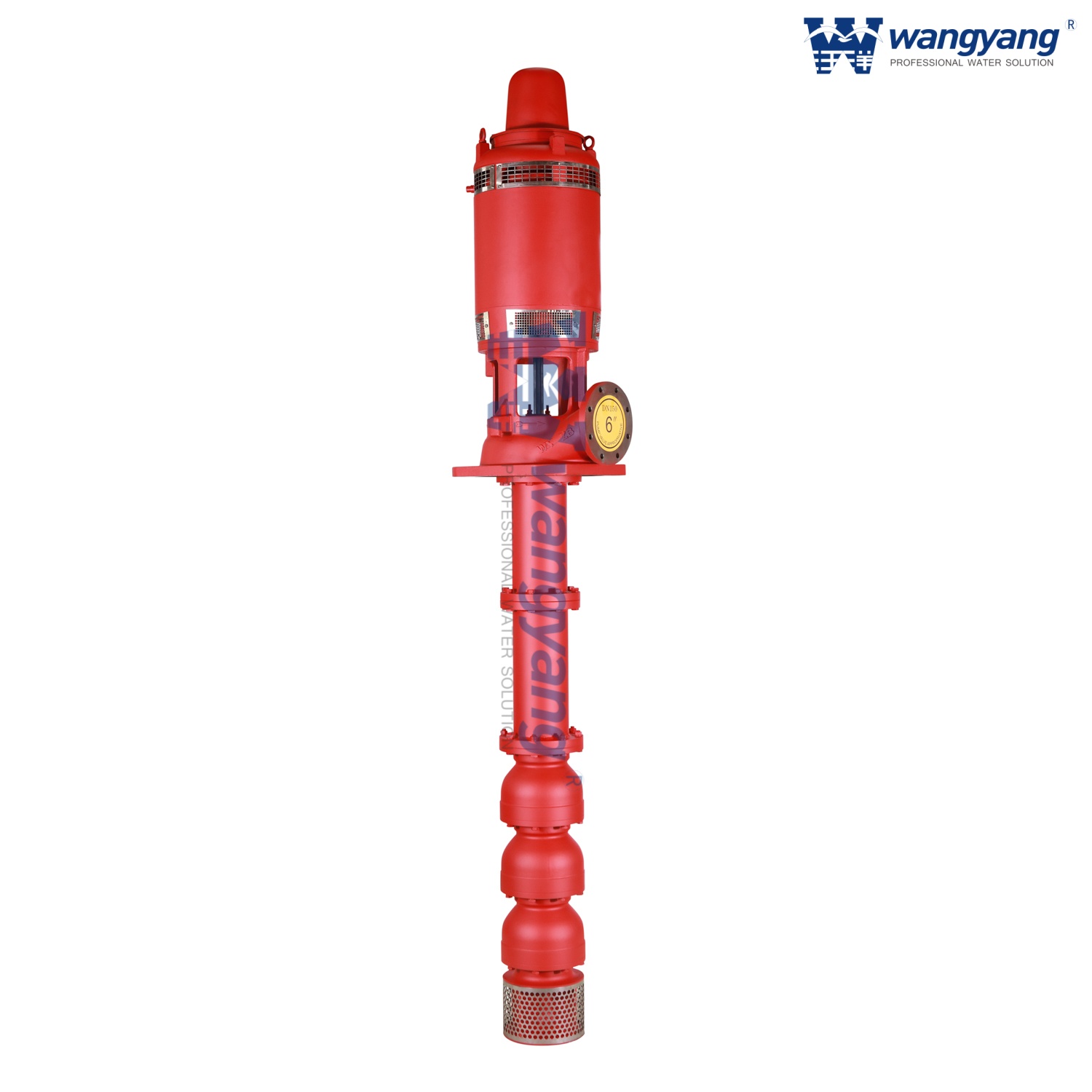

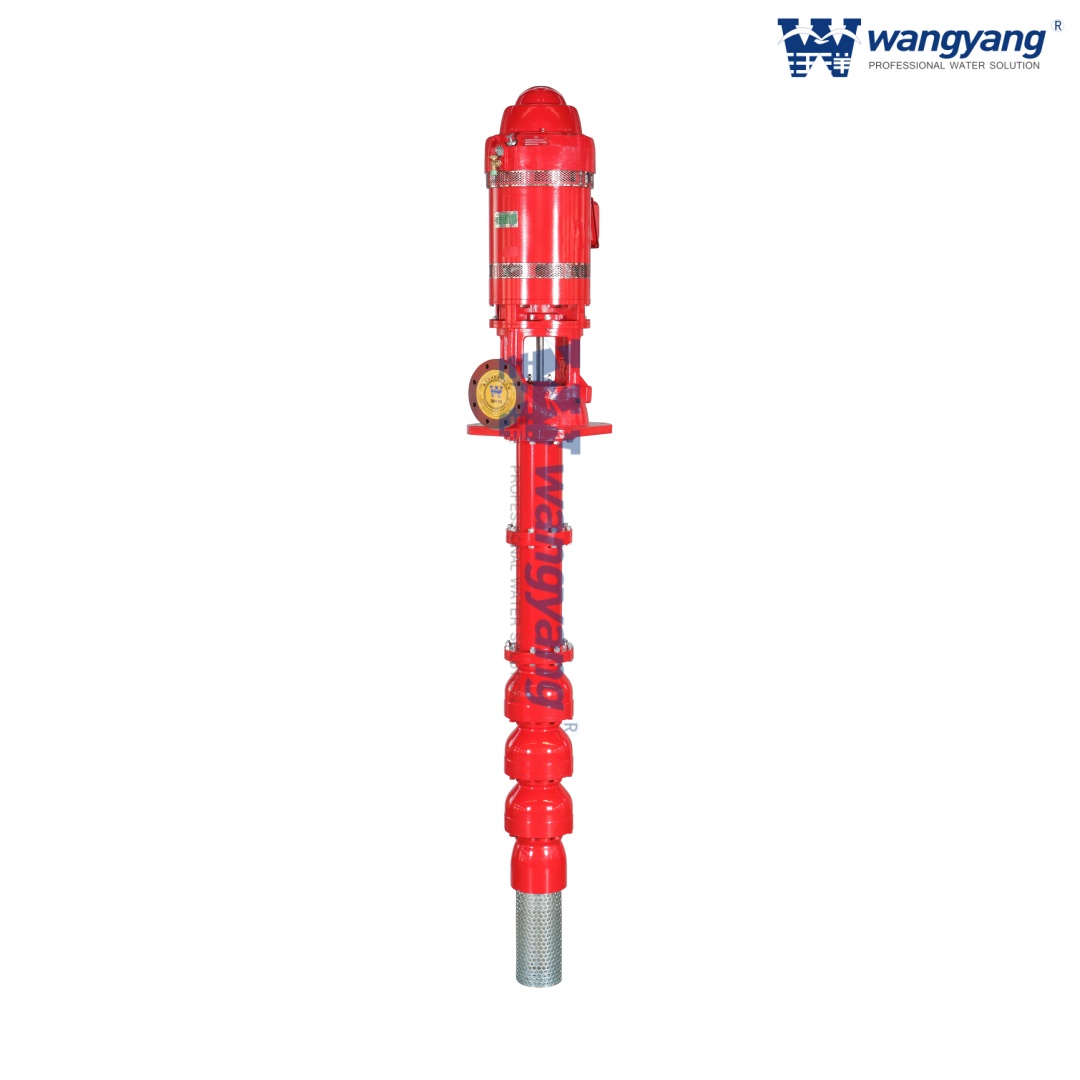

Вертикальный турбинный пожарный насос с приводом от двигателя VHS

Технические характеристики вертикального турбинного насоса

•  Производительность до 20000 галлонов в минуту (4500 м3/ч)

•  Высота до 1600 футов (500 м)

•  Температура до 500° F (260° C)

•  Размер чаши от 6 до 28 дюймов.

•  Литая или сборная напорная головка и фланцевая колонна

•  Фланцевая конструкция чаши

•  Вал из нержавеющей стали

•  Конструкция из сплава с внешней промывкой критических зон износа для коррозионно-абразивных работ

•  Встроенная система выравнивания и простые трубопроводы для менее дорогостоящей установки и простоты обслуживания/сокращения времени простоя.

Материал вертикального турбинного насоса

Чаша: Чугун, ковкий чугун, нержавеющая сталь, дуплексная нержавеющая сталь, бронза

Вал: Углеродистая сталь, нержавеющая сталь, дуплексная нержавеющая сталь, нержавеющая сталь 17-4PH, модель K500

Рабочее колесо: Чугун, ковкий чугун, нержавеющая сталь, дуплексная нержавеющая сталь, бронза

Выпускная головка: Чугун, ковкий чугун, фабричная сталь, нержавеющая сталь, дуплексная нержавеющая сталь

Применение вертикального турбинного насоса

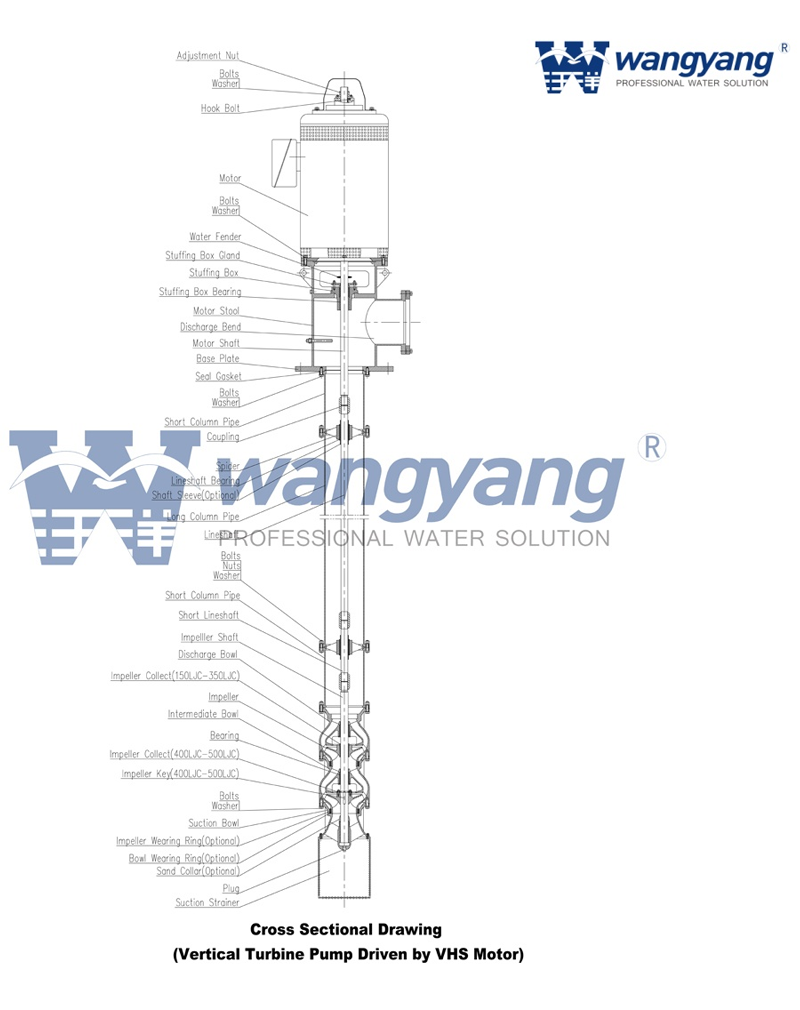

1. Сборка чаши насоса

Чаша в сборе является сердцем вертикального турбонасоса. Корпус крыльчатки и диффузора спроектирован так, чтобы максимально эффективно обеспечить напор и производительность, необходимые вашей системе. Тот факт, что вертикальный турбонасос может быть многоступенчатым, обеспечивает максимальную гибкость как при первоначальном выборе насоса, так и в случае, если будущие модификации системы потребуют изменения мощности насоса.

Разнообразие вариантов материалов позволяет выбрать насос, наиболее подходящий даже для самых тяжелых условий эксплуатации. Множество доступных вариантов сборки чаши гарантируют, что вертикальный турбинный насос удовлетворит потребности пользователей в безопасной, эффективной, надежной и не требующей технического обслуживания эксплуатации.

2. Фланцевая колонна

Секции колонны снабжены фланцевыми концами с зарегистрированными посадками для облегчения выравнивания во время сборки и обеспечения концентричности. Наши стандартные держатели подшипников ввинчиваются в секцию колонны. Для облегчения обслуживания рекомендуется смазывать приводной вал продуктом. Возможна замена втулки вала или твердая облицовка вала для увеличения срока службы. Закрытый приводной вал защищен водой, промывающей корпусную трубку подшипника от агрессивных/абразивных сред. Вал с масляной смазкой доступен в длинных положениях.

3. Разгрузочная головка

Напорная головка предназначена для изменения направления потока с вертикального на горизонтальное и для соединения насоса с трубопроводом системы, а также для поддержки и выравнивания привода. Выпускная головка подходит для всех типов конфигураций драйверов. Возможна поставка дополнительной подбазы. Wangyang предлагает три основных типа для максимальной гибкости.

Гидравлическое покрытие вертикального турбинного насоса
